Трубчатые радиаторы - Column Bench

Радиаторы серии Column Bench позиционируются как премиальное решение для частных и коммерческих интерьеров. Уникальность продукта заключается в совмещении функций отопительного прибора и мебельного элемента (скамьи). Данная концепция позволяет трансформировать радиатор из утилитарного устройства в центральный объект дизайна помещения. Разработка конструкции осуществлялась профессиональными архитекторами, что обеспечило баланс между эксплуатационной эффективностью и эстетической привлекательностью.

Основные характеристики и опции:

Материал верхней панели: Используется натуральное дерево или мрамор, что придает изделию завершенный вид и повышает статусность интерьера.
Инженерные решения: Предусмотрена скрытая схема подключения к системе отопления, обеспечивающая отсутствие видимых технических узлов на лицевой стороне.
Универсальность: Конструктивные особенности позволяют использовать модель в помещениях различного функционального назначения.
Индивидуализация: Доступна услуга профессиональной покраски в соответствии с каталогом цветов RAL для точного соответствия дизайн-проекту.


Описание:	декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешних труб с D-образным профилем обеспечивает повышенную тепловую мощность. От 4 до 7 шеститрубных секций, расположенных горизонтально одна над другой.Толщина стали в соответствии с EN-442
Высота [мм]:	387 (200), 437 (250), 487 (300), 537 (350)
Длина [мм]:	1535-2835
Глубина:	300 мм
Подключение:	подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; обратная магистраль – справа внизу в крайней секции G ½ дюйма; В Column Bench с внешним термостатическим клапаном с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – с левой стороны внизу; воздухоотводчик с резьбой G ½ дюйма – с правой стороны сверху
Рабочее давление:	10 бар
Цвет:	белый RAL 9016; другие цвета RAL – на заказ; возможна поставка радиатора и комплекта декоративных защитных элементов в различных расцветках RAL
Комплект поставки:	комплектная поставка с кронштейнами (3 кронштейна, для радиаторов длиной свыше 2000 мм) и комплектом декоративных элементов, без верхней панели (поставка на заказ – в зависимости от желания клиента)
Упаковка:	транспортировочная упаковка, не наносящая вреда окружающей среде, с защитой краев, упаковка в термоусадочную пленку
Гарантия:	10 лет

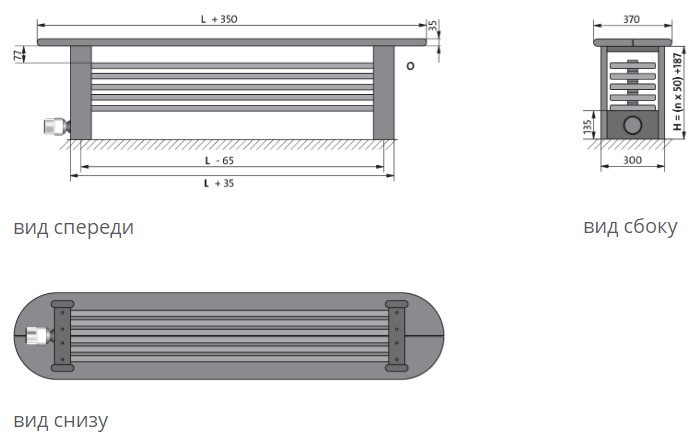

Размер радиаторов

H — высота радиатора
L — длина радиатора
B — ширина радиатора
n — количество секций
o — воздухоотводчик

Тепловая мощность


L [мм] кол-во труб в секции B [мм]	1500	1800	2000	2500	2800
	6 215	6 215	6 215	6 215	6 215
тип	DBH6150..	DBH6180..	DBH6200..	DBH6250..	DBH6280..
кол-во секцийL [мм]	[W]	[W]	[W]	[W]	[W]
4 200	1411 1129 715	1696 1358 862	1886 1511 960	2362 1895 1208	2648 2126 1358
5 250	1742 1403 901	2097 1688 1083	2334 1878 1204	2929 2354 1506	3287 2641 1687
6 300	1934 1555 995	2337 1879 1203	2606 2096 1342	3285 2643 1695	3695 2974 1908
7 350	2204 1772 1134	2670 2144 1368	2982 2392 1524	3770 3017 1913	4247 3395 2147
Тепловая мощность радиаторов (Вт) в соответствии со стандартом EN 442 для параметров 75/65/20˚C, 70/55/20˚C и 55/45/20˚C.
коэффициент n
4 200	1,3156	1,3103	1,3067	1,2978	1,2925
5 250	1,2755	1,2789	1,2811	1,2867	1,2901
6 300	1,2864	1,2847	1,2835	1,2806	1,2789
7 350	1,2863	1,2940	1,2992	1,3121	1,3198

Гидравлические характеристики

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop
с нижним подключением, для отклонения пропорциональности 2 K


Пред-настройка	k_v
1	0,047
2	0,126
3	0,269
4	0,417
5	0,6
6	0,7

Емкость и вес


вес [кг]
201000 (1100)	31,0	37,0	35,0	42,0
241200 (1300)	36,0	42,0	40,0	48,0
281400 (1500)	40,0	47,0	45,0	54,0
объем
20 1000 (1100)	15,0	18,6	16,8	20,6
24 1200 (1300)	18,0	22,4	20,2	24,6
28 1400 (1500)	21,0	26,1	23,6	28,9

Способы подсоединения

подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; вывод – справа снизу в крайней секции G ½ дюйма; радиатор Column Bench V
укомплектован термостатической клапанной вставкой с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30×1,5 мм – слева вверху; воздушный клапан с резьбой G ½ дюйма – с правой стороны сверху.

Крепления

декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у клиента.

Корректировочный коэффициент


температура воды на подаче [°C]	температура обратной воды [°C]	величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
		температура воздуха tв в обогреваемом помещении [˚C]
t_п	t_о	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87
